これまでに、時間変化の波形（Transient解析）を確認してきました。
次は、
周波数による変化（ボード線図）を見てみましょう。
この記事では、
LTspiceでボード線図を描く方法と、
その見方を初心者向けにわかりやすく解説します。
ボード線図とは
ボード線図とは、
周波数に対する回路の特性を表したグラフです。
回路がどの周波数を通し、
どの周波数を減衰させるかを確認できます。
ボード線図の構成
ゲイン（上のグラフ）
電圧の大きさ（ゲイン）を表します。
位相（下のグラフ）
信号の位相のずれを表します。
ゲインは通常、dB（デシベル）で表示されます。
0dBは入力と同じ大きさ、-20dBは約1/10の大きさを意味します。

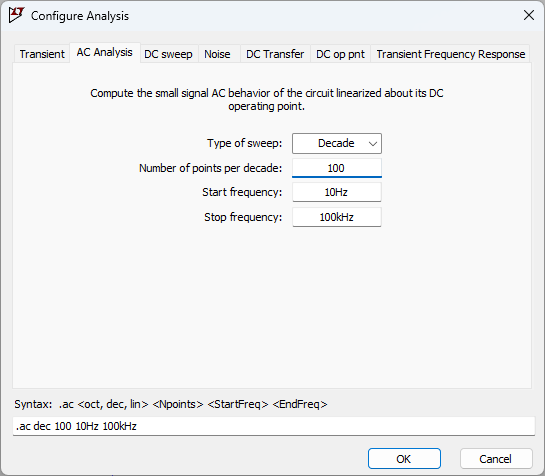

AC解析の設定方法

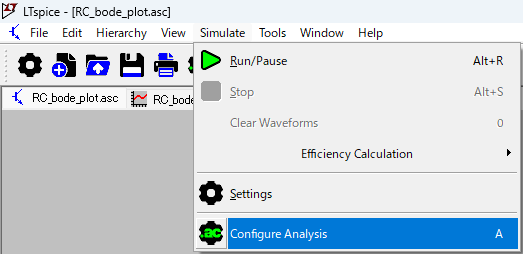

「Simulate → Configure Analysis」から、
AC解析を選択します。
Type：Decade
Points/Decade：100
Start Frequency：10Hz
Stop Frequency：100kHz

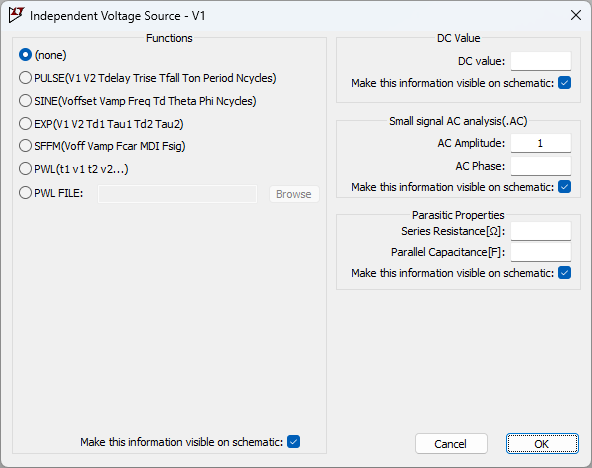

AC解析では、電源に「AC = 1」を設定する必要があります。

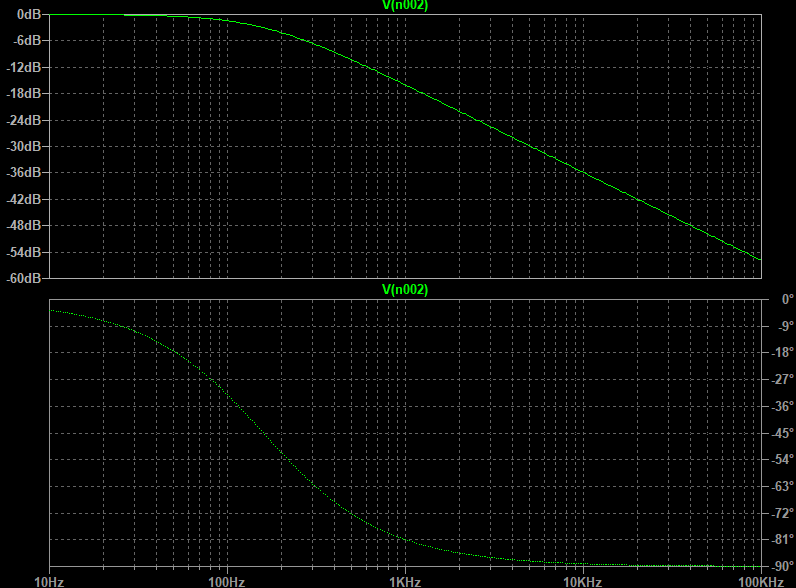

ボード線図の表示方法
シミュレーションを実行後、
出力ノードをクリックすると、
ボード線図が表示されます。

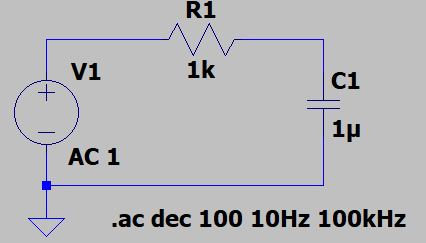

RCローパスフィルタの例
RC回路を使って、
周波数特性を確認してみましょう。
パラメータ
・R1 = 1kΩ
・C1 = 1μF
低周波では信号がそのまま通り、
高周波では減衰する様子が確認できます。
0dBは入力と同じ大きさ、-20dBは約1/10の大きさを意味します。
位相は周波数によって変化し、信号の遅れを表します。
カットオフ周波数とは
信号が減衰し始める周波数のことを、
カットオフ周波数と呼びます。
fc = 1 / (2πRC)
カットオフ周波数に関する記事はこちら
よくあるミス
AC設定していない
AC解析が設定されていない場合、
ボード線図は表示されません。
電源にAC設定がない
電源にAC振幅（AC amplitude）を設定する必要があります。
スケールが見にくい
周波数範囲が適切でないと、
特性が見えにくくなります。
次にやること
次はローパスフィルタの動作を、
ボード線図で詳しく確認してみましょう。
→ ローパスフィルタとは？：https://saigusalife.com/op-amp/low-pass-filter/
Sallen-Keyフィルタとは？：https://saigusalife.com/op-amp/sallen-key-filter/
まとめ
・ボード線図は周波数特性を表す
・ゲインと位相で構成される
・AC解析で表示できる
フィルタ回路の理解に欠かせないため、
必ず押さえておきましょう。
