LTspiceのシミュレーション方法｜初心者向けにわかりやすく解説

回路図を作成したら、
次はシミュレーションを実行してみましょう。

しかし、
「どうやって動かせばいいのかわからない」
と感じる方も多いと思います。

この記事では、
LTspiceでシミュレーションを実行する基本手順を
初心者向けにわかりやすく解説します。

シミュレーションの流れ

LTspiceのシミュレーションは以下の手順で行います。

時間による電圧や電流の変化を確認する場合は、
「Transient解析」を使用します。

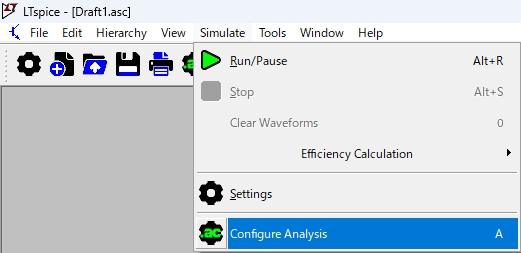

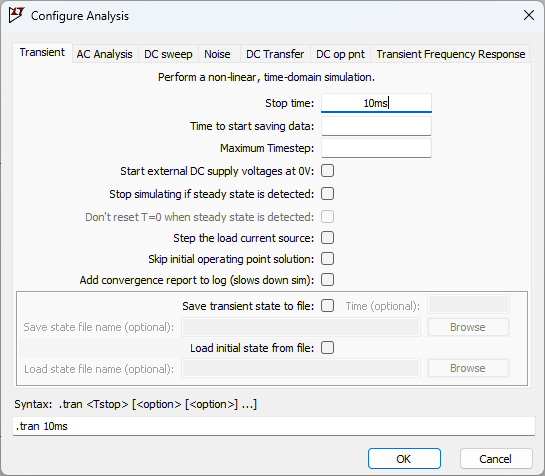

メニューから「Simulate → Configure Analysis」を選択し、
「Transient」を設定します。

例：Stop Time = 10ms

Stop Timeは、波形をどこまで表示するかを決めるパラメータです。

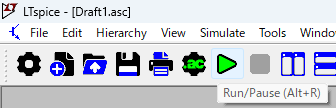

「Run」ボタンをクリックすると、
シミュレーションが実行されます。

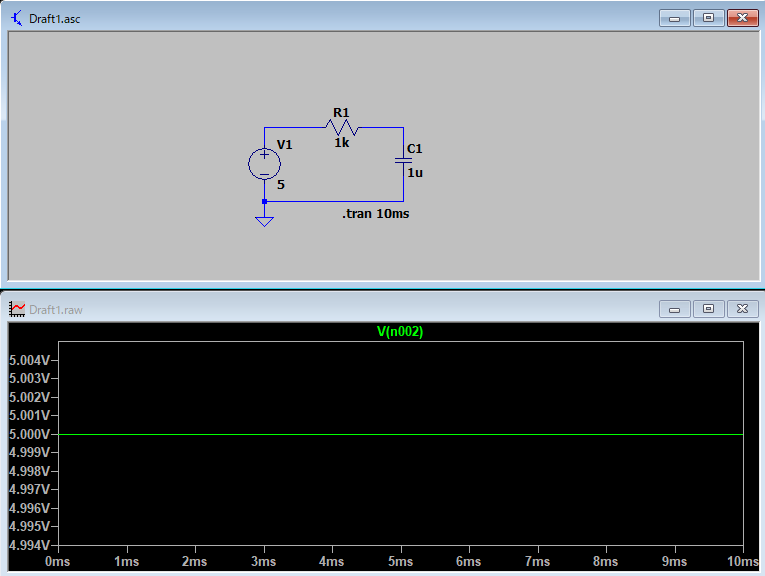

回路図上のノードをクリックすると、
電圧の波形を表示できます。

配線部分にカーソルを合わせると、
電圧プローブに変わります。

時間（横軸）に対して、電圧（縦軸）の変化が表示されます。

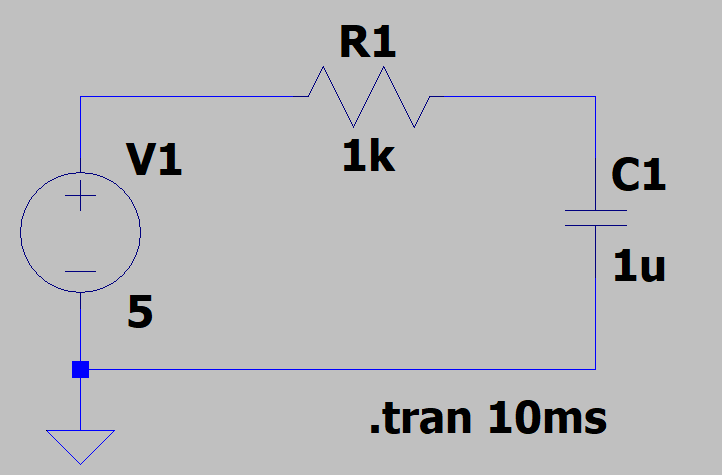

RC回路を使って、
コンデンサの電圧を確認してみましょう。

パラメータ
R = 1kΩ
C = 1μF

電圧源をクリックすると、波形の入力条件も変更できます。

GNDがないとシミュレーションは実行できません。

解析コマンドが設定されていない場合、
シミュレーションは動作しません。

ノードをクリックしていない可能性があります。

次は周波数特性（ボード線図）を確認してみましょう。

・シミュレーションは設定→実行→確認の流れ
・まずはTransient解析から始める
・簡単な回路で試すのがおすすめ

実際に手を動かして、
動作を確認してみましょう。

このようなシミュレーションを応用すると、
フィルタの特性も確認できます。
