アクティブハイパスフィルタの設計方法｜カットオフ周波数とゲインの決め方を解説

アクティブハイパスフィルタの設計方法が分からず、
悩んでいませんか？

ローパスフィルタは理解できても、
「ハイパスはどう設計すればいいのか」
迷う方も多いと思います。

この記事では、アクティブハイパスフィルタの設計手順を、
初心者向けに分かりやすく解説します。

設計の全体手順

ローパスと同じ手順で設計できます。

どの周波数以上を通すかを決めます。

例：1kHz以上を通す → fc = 1kHz

カットオフ周波数より低い周波数では、
信号は大きく減衰します。

扱いやすい値を先に選びます。

例：0.01μF、0.1μF

標準値から選ぶのがポイントです。

カットオフ周波数から抵抗を求めます。

必要な増幅率に応じて抵抗を設定します。

ローパスとRとCの位置が逆になります。

fc = 1kHz
C = 0.1μF
ゲイン = 2倍

計算で求めた抵抗値は、
E12系列などの標準値に丸めて使用します。

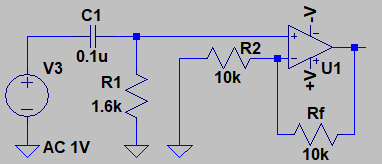

R ≈ 1.59kΩ → 1.6kΩ

R1 = 10kΩ
R2 = 10kΩ

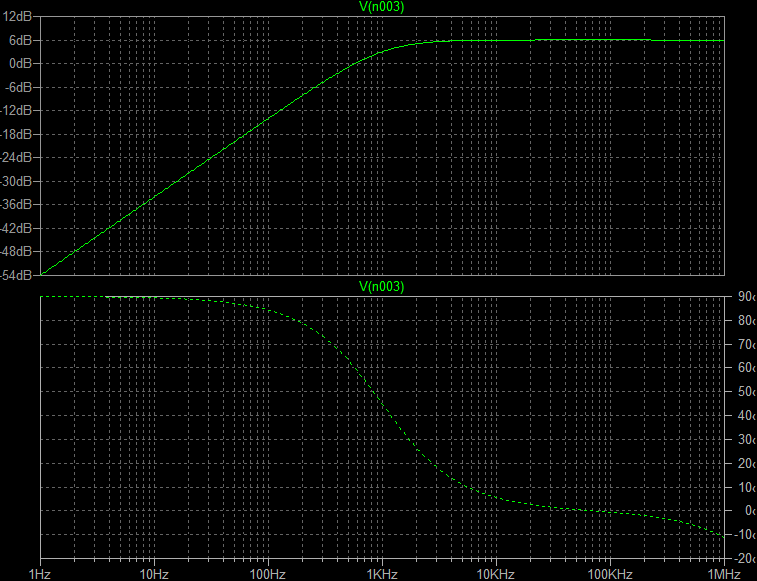

これで「1kHz以上通過・2倍増幅」の回路になります。

ローパス：低周波を通す
ハイパス：高周波を通す

設計手順は同じで、回路だけが逆になります。

ハイパスフィルタは直流成分（DC）をカットするため、
オフセット除去などにも利用されます。
