バッファ回路（電圧フォロワ）とは？｜仕組み・役割・使い方をわかりやすく解説

バッファ回路（電圧フォロワ）の役割が分からず、
悩んでいませんか？

「増幅しないのに、なぜ使うのか？」
疑問に感じる方も多いと思います。

この記事では、バッファ回路の仕組み・役割・使い方を、
初心者向けに分かりやすく解説します。

バッファ回路（電圧フォロワ）とは

バッファ回路とは、入力電圧をそのまま出力するオペアンプ回路です。

入力と出力が同じ値になる回路です。

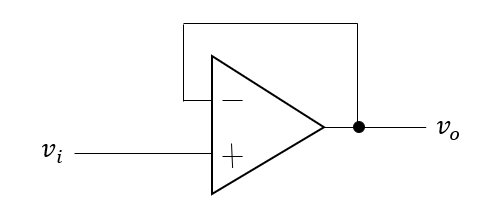

出力をそのまま反転入力にフィードバックし、
入力信号は非反転入力に接続されます。

抵抗を使用しないシンプルな構成です。

仮想短絡により、入力端子の電圧は等しくなります。

出力電圧は入力電圧と同じになります。

入力インピーダンスが高く、
出力インピーダンスが低い特性を持ちます。

信号をそのまま伝えつつ、負荷の影響を受けにくくします。

バッファなし：負荷で電圧が下がる
バッファあり：電圧を維持できる

センサなどの微弱信号をそのまま次段に伝える場合に使われます。
例えば、センサの出力をそのままマイコンに入力する前段で使用されます。

・ゲインは1
・入力インピーダンスが非常に高い
・出力インピーダンスが低い

信号を劣化させずに伝送できる

電圧の増幅はできない

・センサ信号の受け取り
・高インピーダンス信号の保護
・回路の段間接続

信号を壊さずに次の回路に渡すときに使います。

※オペアンプによってはバッファ動作で発振する場合があるため、
データシートの確認が必要です。

バッファ回路は、非反転増幅回路の特殊な形です。

Rf = 0、R1 → ∞ の場合に相当します。

非反転増幅回路の記事はこちら

増幅はしませんが、
信号の安定化や保護に重要な役割があります。

センサやアナログ回路の入力段でよく使われます。

・バッファ回路は電圧をそのまま出力する
・インピーダンス変換が主な目的
・信号を安定して伝えるために使われる
