LTspiceで回路図を作成する方法｜初心者向けにわかりやすく解説

LTspiceのインストールが完了したら、
次は回路図を作成してみましょう。

しかし、
「どうやって回路を作ればいいのかわからない」
と感じる方も多いと思います。

この記事では、
LTspiceで回路図を作成する基本手順を
初心者向けにわかりやすく解説します。

回路図作成の流れ

LTspiceで回路図を作成する手順は以下の通りです。

メニューから「File → New Schematic」を選択し、
新しい回路図を作成します。

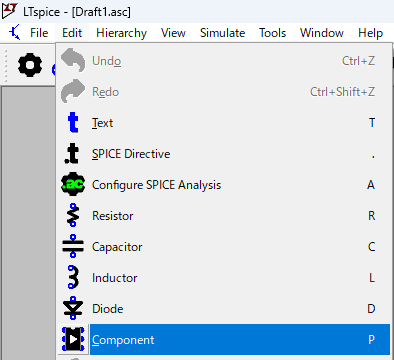

「Component」ボタンをクリックし、配置したい部品を選択します。

よく使う部品

部品を選択した後、
回路図上をクリックすると配置できます。

配置中にEscキーを押すと、部品の配置を終了できます。

「Wire」をツールを使って、
部品同士を接続します。

正しく接続されると、
ノード同士がつながります。

※接続点に黒い点が表示されていればOKです。

LTspiceでは、
GNDがないとシミュレーションが実行できません。

必ず回路にGNDを追加してください。

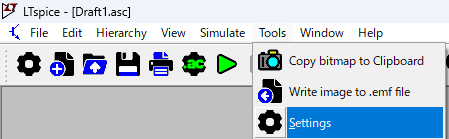

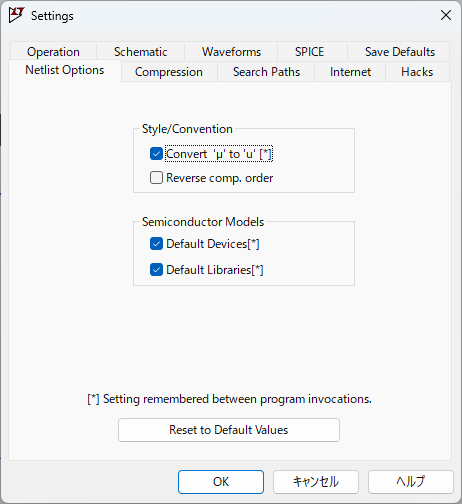

下記の「Style/Convention」の「Convert ‘μ’ to ‘u’」にチェックを入れると、
uをμと認識してくれるようになる。

配置した部品は、
値（抵抗値や容量）を設定する必要があります。

部品を右クリックすると、
値を変更できます。

例：
・抵抗：1kΩ
・コンデンサ：1μF

値を設定しないと正しいシミュレーション結果が得られないため、必ず設定しましょう。

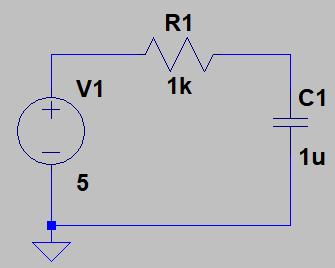

簡単なRC回路を作成することで、
基本操作を確認できます。

GNDがないとシミュレーションが動作しません。

部品が接続されていない場合があります。
接続点を確認しましょう。

部品の向きによっては、
意図しない回路になることがあります。

回路図が作成できたら、
次はシミュレーションを実行してみましょう。

・回路図は部品配置と配線で作成する
・GNDを必ず入れる
・簡単な回路から試す

まずは実際に手を動かしてみることが重要です。
