反転増幅回路と非反転増幅回路の違いとは？｜特徴・使い分けを比較解説

反転増幅回路と非反転増幅回路の違いが分からず、
悩んでいませんか？

どちらもオペアンプの基本回路ですが、
「何が違うのか」「どう使い分けるのか」
分かりにくいと感じる方も多いと思います。

この記事では、両者の違い・特徴・使い分けを、
初心者向けに分かりやすく解説します。

反転増幅回路と非反転増幅回路の違い

反転増幅回路と非反転増幅回路の主な違いは以下の通りです。

最も大きな違いは「位相」と「入力インピーダンス」です。

反転増幅回路は入力抵抗R1がそのまま入力インピーダンスになりますが、
非反転増幅回路は非常に高い入力インピーダンスを持ちます。

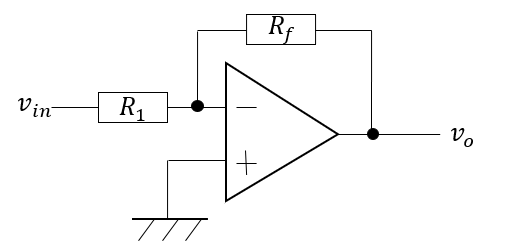

反転増幅回路は、入力信号を反転して増幅する回路です。

ポイント
・位相が反転する
・ゲインは抵抗比で決まる
・入力インピーダンスが低い

反転増幅回路の記事はこちら

非反転増幅回路は、入力信号と同じ位相で増幅する回路です。

ポイント
・位相が反転しない
・ゲインは1＋Rf/R1
・入力インピーダンスが高い

非反転増幅回路の記事はこちら

反転増幅回路のゲイン

非反転増幅回路のゲイン

非反転には「1」が付くのが大きな違いです。

・位相反転が必要なとき
・シンプルな回路で構成したいとき

・信号をそのまま増幅したいとき
・入力インピーダンスを高くしたいとき

迷った場合は以下で選べます。

・信号をそのまま扱いたい → 非反転増幅回路
・回路をシンプルにしたい → 反転増幅回路

初心者の場合は、まず非反転増幅回路から理解するのがおすすめです。

理由
・直感的に理解しやすい
・入力信号をそのまま扱える

用途によって異なりますが、
一般的には非反転の方が扱いやすいです。

用途によって使い分けられますが、
両方とも基本回路として広く使われます。

・反転は位相が反転する
・非反転は位相がそのまま
・入力インピーダンスも大きな違い
・用途に応じて使い分けることが重要
