多段バターワース vs チェビシェフ（4次・6次）｜特性・設計・使い分けを徹底比較

フィルタ設計では、
バターワースとチェビシェフのどちらを使うべきか
迷うことがよくあります。

特に高次フィルタ（4次・6次）になると、
特性の違いがより顕著になります。

この記事では、
多段構成のバターワースとチェビシェフを比較し、
それぞれの特徴と使い分けを解説します。

結論

・平坦な特性 → バターワース
・急峻な減衰 → チェビシェフ

・カットオフ周波数：1kHz
・構成：Sallen-Key
・次数：4次・6次

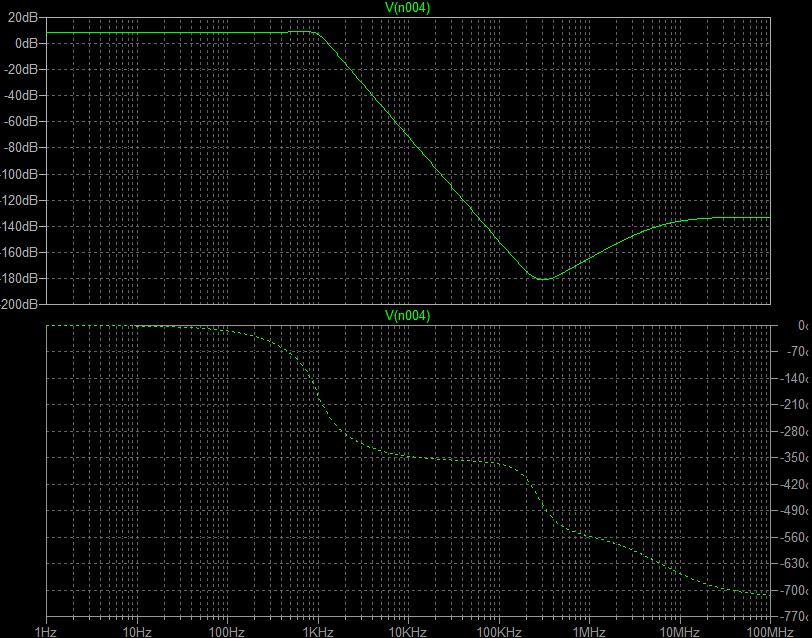

・リップルなし（完全に平坦）
・なだらかな減衰

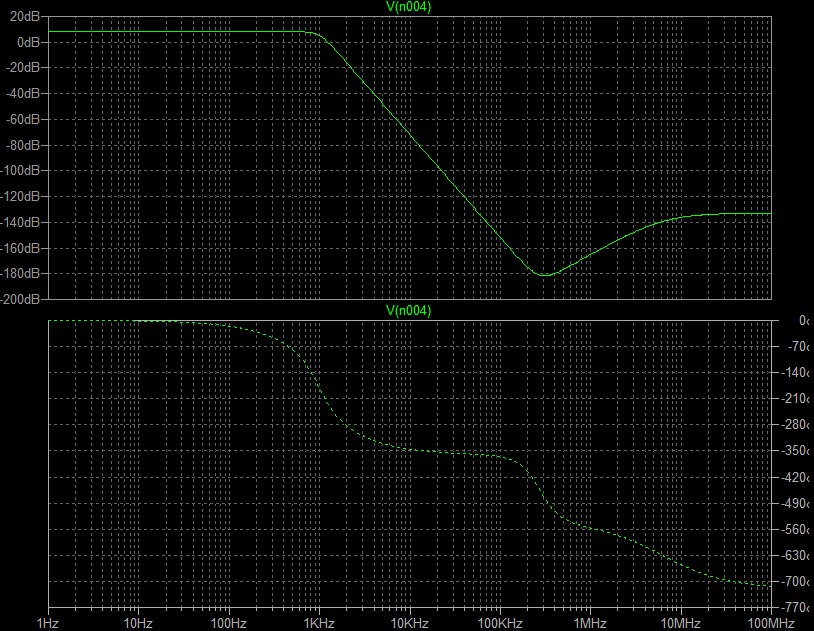

・通過帯域にリップルあり
・カットオフ付近にピーク
・減衰が急峻

チェビシェフの方が「キレが良い」

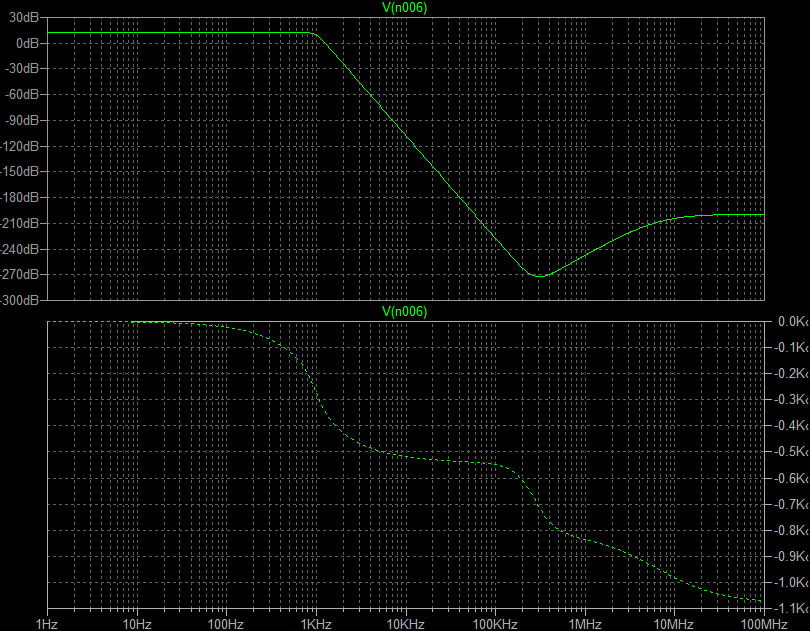

・さらに滑らか
・減衰は早いがピークがなし

・リップルが複数回発生

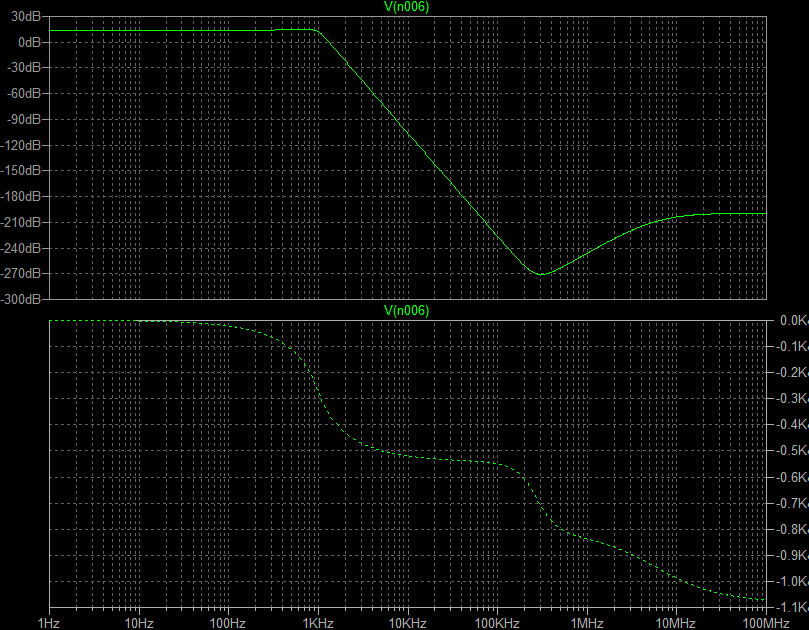

・非常に急峻

6次になると差が顕著になる。

チェビシェフフィルタでは、
理論値通りに設計しても、
実際の回路ではリップルが大きくなることがあります。

6次フィルタでは、
高Q段の影響がさらに大きくなるため、
チェビシェフでは特に調整が重要になります。

本設計では、
第3段のRfを16kΩから14.7kΩに調整することで、
目標の1dBリップルを実現しました。

多段フィルタでは、
最もQが高い段が全体の特性を大きく左右します。

・Qが比較的均一
・設計が簡単
・調整ほぼ不要

・各段でQが異なる
・高Q段が重要
・微調整が必要

チェビシェフの方が設計難易度が高い。

・ゲイン設定がシンプル
・安定しやすい

・高ゲイン段あり
・発振しやすい
・GBWに注意

・波形を歪ませたくない
・安定性重視
・オーディオ用途

・ノイズを強く除去したい
・帯域を厳密に制限したい
・通信・計測用途

迷ったらバターワース
性能を求めるならチェビシェフ

・バターワース：扱いやすい。平坦・安定。
・チェビシェフ：性能重視（調整必須）。急峻・高性能
・高次になるほど差が大きくなる
